无线时差法流量监测系统

【概要描述】用于对断面较为稳定的河流或明渠进行流量监测。所测河段内流态稳定,不形成大型涡流或强涡流,断面最小工作水深>1 m。

  • 分类:应用案例
  • 作者:
  • 来源:
  • 发布时间:2021-11-08 11:40
  • 访问量:
详情

  ■适用业务:

  用于对断面较为稳定的河流或明渠进行流量监测。所测河段内流态稳定,不形成大型涡流或强涡流,断面最小工作水深>1 m。

  ■组成



水利部南京水利水文自动化研究所

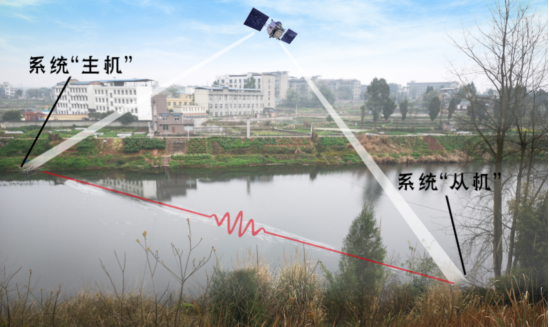

无线时差法流量监测系统工作示意图

  系统主要由主机和从机两部分组成,分布于河、渠两岸,单台主机或从机由水上部分和水下部分组成,水上部分集成在机箱内,包括核心设备、4G视觉RTU和外围配件;水下部分由水下声电传感器组成。

水利部南京水利水文自动化研究所 水利部南京水利水文自动化研究所

无线时差法流量监测核心机(主机)

无线时差法流量监测核心机(从机)

水利部南京水利水文自动化研究所 水利部南京水利水文自动化研究所

水下传感器

4G视觉RTU

  ■功能、特点

  1、无人值守、全天候测量;

  2、主机与从机之间实现无线通信,无需跨河电缆;

  3、真正的瞬时平均流速测量,实时性好;

  4、能够在低流速条件下稳定测量,精度和可信度高;

  5、数据可实时显示;

  6、设备支持定时通过网口或无线上传数据。

  7、WEB端数据展示,可查看历史数据,用户通过权限设置可更改参数;

  8、系统可接多种传感器,比如雨量、水位等;

  9、安装便捷,操作和结构简单,通用模块设计,易于维护。

  10、支持远程控制和远程程序升级。

  ■主要技术指标

  1、量程: 河宽(3~80)m @含沙量<3.5 kg/m3,200kHZ;

  河宽(3~100)m @含沙量<1.5 kg/m3,200 kHZ;

  2、流速测量范围:逆流(-6 ~ +6)m/s;

  3、流速分辨力:1 mm/s;流量分辨力:0.01mm3/s;

  4、流速测验误差:< 2 % ± 0.02 m/s;

  5、数据置信度:≥ 95 %;

  6、固态存储容量:≥ 8 GB可选;

  7、显示屏类型:LCD触摸屏;

  8、远程数据上传方式:4/3/2G(无线)或电缆;

  9、水位计接口:RS485或RS232或4~20 mA模拟量输入;

  10、数据上传接口:RS485或RS232或RJ45网络接口;

  11、使用温度范围:水上部分-15℃~+50℃(工作),-20℃~+70℃(存储),

  水下部分0℃~+40℃(工作);

  12、供电:DC 12~28 V 或 AC 198~240 V;

  13、单侧平均功耗:10W~20 W可调。

  ■应用实例

  1、南京市胜利河站(断面宽30 m~50 m)。



水利部南京水利水文自动化研究所

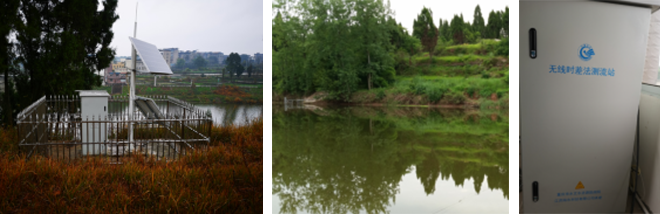

  南京市胜利河时差法流量监测试验站

  2、重庆市太安站(断面宽80 m~100 m)。



水利部南京水利水文自动化研究所

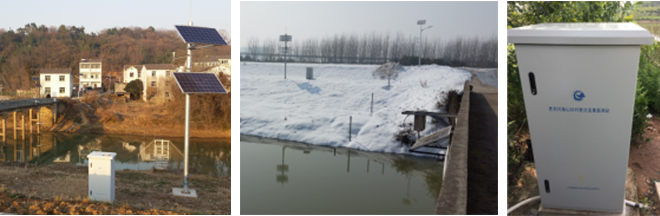

  重庆市太安无线时差法流量监测站



水利部南京水利水文自动化研究所

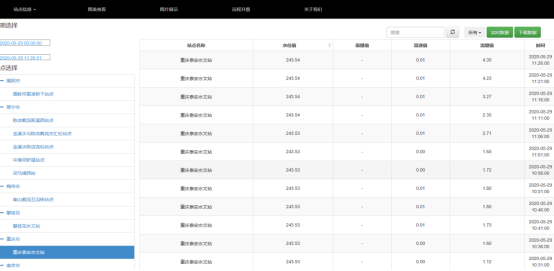

  重庆太安站时差法测流系统WEB端展示上报数据
