国网新源北京十三陵抽水蓄能电站安全监测系统

  • 分类:应用案例
  • 作者:
  • 来源:
  • 发布时间:2021-11-08 16:35
  • 访问量:

【概要描述】北京十三陵蓄能电厂是国家重点工程项目,位于首都北京昌平区西北,是华北电网重要的调频、调相和事故备用电源,工程等级大(1)等,枢纽建筑为1级,水工建筑物主要由上池、引水系统(水道)和地下厂房等组成,电站的最大上、下游水位差达481米,总装机容量80万千瓦。

国网新源北京十三陵抽水蓄能电站安全监测系统

【概要描述】北京十三陵蓄能电厂是国家重点工程项目,位于首都北京昌平区西北,是华北电网重要的调频、调相和事故备用电源,工程等级大(1)等,枢纽建筑为1级,水工建筑物主要由上池、引水系统(水道)和地下厂房等组成,电站的最大上、下游水位差达481米,总装机容量80万千瓦。

  • 分类:应用案例
  • 作者:
  • 来源:
  • 发布时间:2021-11-08 16:35
  • 访问量:
详情

  项目概况:

  北京十三陵蓄能电厂是国家重点工程项目,位于首都北京昌平区西北,是华北电网重要的调频、调相和事故备用电源,工程等级大(1)等,枢纽建筑为1级,水工建筑物主要由上池、引水系统(水道)和地下厂房等组成,电站的最大上、下游水位差达481米,总装机容量80万千瓦。为监测施水工建筑物安全工况,在上水库大坝、引水系统(水道)、地下厂房等部位布设了大量的监测仪器,监测仪器纳入南水开发的DG型安全监测系统实现自动化观测,系统至今运行稳定,为电站安全运行提供了有力保障。

  关键技术:

  1、 开发布置了磁致伸缩、电位器、量水堰测针多种原理高精度量水堰液位传感器,提高了渠道流量的观测精度;

  2、采用分布式系统构架,开发配置全新的MCU-1/2M型测控单元、并因地制宜的采用了光缆、GPRS、内网等多种通信组合方式,实现了系统融合及稳定运行。

  实施情况:

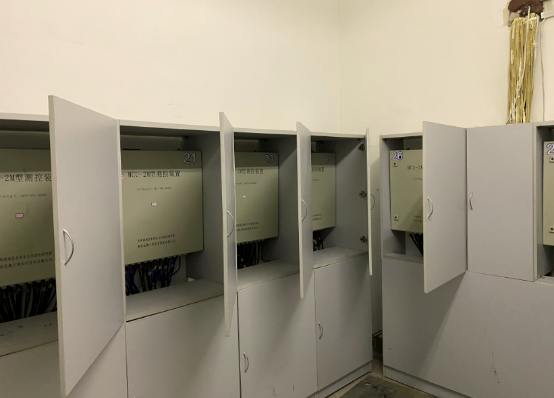

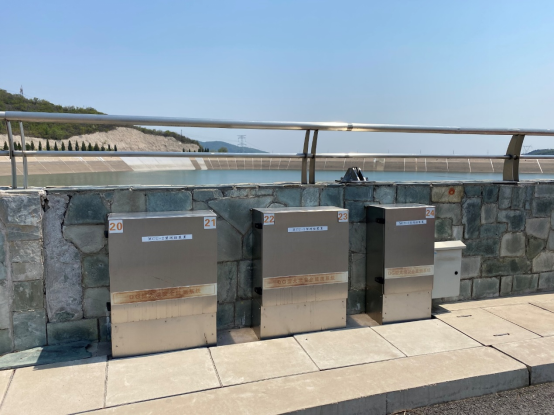

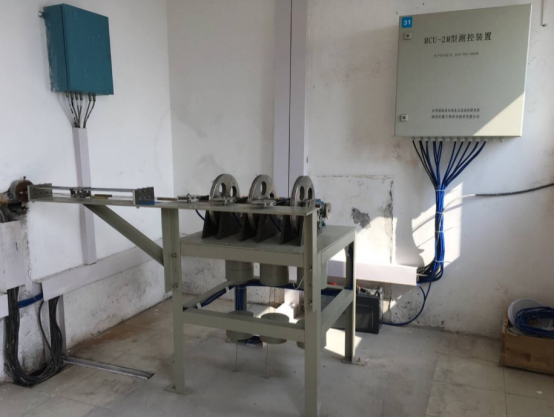

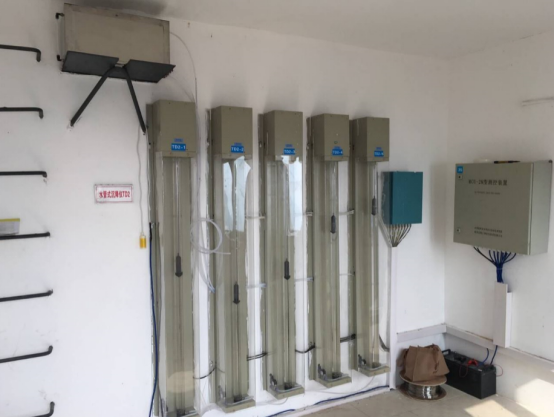

  十三陵水工建筑物安全监测系统由上水库安全监测系统及地下厂房安全监测系统两部分构成,两部分监测系统由南水所分别于2002年5月、2009年11月承建并投入运行,均配置了水利部南京水利水文自动化研究所研发的DG分布式安全监测系统实现自动化监测。系统分别由传感器、测控装置、通信组件、电源组件、中控计算机及采集分析软件几大部分构成,现场累计布置监测模块70块,接入测点800个(其中上水库监测系统总计配置34个模块400余测点;地下厂房监测系统配置36个模块400余测点),现场同时运用了南水所开发的水管式沉降仪及水平钢丝位移计、渗压计、量水堰计、管口流量计等,监测系统及设备已经在现场运行18年,为电站安全运行提供了有力保障。

  主要特点:

  功能强大;可靠性高;抗干扰能力强;数据测量稳定。

  应用成效:

  1、 更好的满足了安全监测规范要求;2、系统满足了电站“无人值班、少人值守”的现代化管理的需要,提升了电站现代化管理水平;3、提高了安全监测效率,降低了人力监测强度,节省大量因监测任务外包而花费的资金;4、良好的系统保证了和业主单位近20年的密切合作,期间围绕系统进行了数次升级改造及数年的持续运维,为单位创造产值700余万元。

  推广情况:

  系统的良好运行,后续在国网系统其它项目、特别是抽水蓄能电站等起到了较大的示范及推广效益,系统先后在张河湾、天荒坪、柘林等大型水电站推广,为单位创造产值1000余万元。
