视频技术水利水文应用解决方案

【概要描述】随着水利信息化的发展和网络视频监控系统的普及,水利视频监控系统正逐渐成为河流、水库、灌区、闸坝等水文观测站的标准配置,针对当前视频监控系统智能化程度低,未能实现与水文行业业务相融合的不足,南自所通过集成低成本的辅助测量设备及内嵌智能分析算法,基于机器视觉技术解决了图像识别水位、图像测流等关键技术难题,实现非接触式的水位、流速、流量等在线监测。

视频技术水利水文应用解决方案

【概要描述】随着水利信息化的发展和网络视频监控系统的普及,水利视频监控系统正逐渐成为河流、水库、灌区、闸坝等水文观测站的标准配置,针对当前视频监控系统智能化程度低,未能实现与水文行业业务相融合的不足,南自所通过集成低成本的辅助测量设备及内嵌智能分析算法,基于机器视觉技术解决了图像识别水位、图像测流等关键技术难题,实现非接触式的水位、流速、流量等在线监测。

详情

  方案简介:

  随着水利信息化的发展和网络视频监控系统的普及,水利视频监控系统正逐渐成为河流、水库、灌区、闸坝等水文观测站的标准配置,针对当前视频监控系统智能化程度低,未能实现与水文行业业务相融合的不足,南自所通过集成低成本的辅助测量设备及内嵌智能分析算法,基于机器视觉技术解决了图像识别水位、图像测流等关键技术难题,实现非接触式的水位、流速、流量等在线监测。

  利用图像传感器代替人眼获取水尺图像,通过水尺自动定位、多根水尺自动跟踪、抗异常水位线提取等图像处理技术检测水位线对应的读数,实现图像法水位在线测量。

  以自然光为光源,以植物碎片、泡沫、细小波纹等天然漂浮物及水面模式为水流示踪物,基于时空图像合成、运动矢量估计及成像系统标定等技术,通过图像分析估计示踪物在图像序列中的位移,获得表面水流速度,实现视频在线测流。



水利部南京水利水文自动化研究所

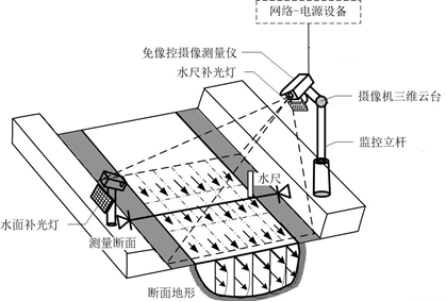

  视频技术水利水文应用解决方案示意框图



水利部南京水利水文自动化研究所

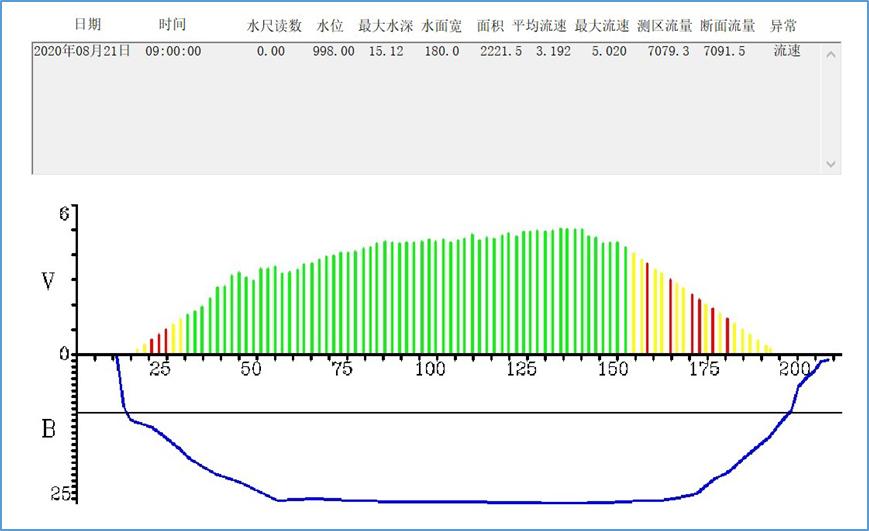

  软件界面示意图

  功能、特点:

  1、实现分立、叠加等多跟水尺、字符叠加视频流及灯光的控制,在光线变化及水位变幅较大时,实现高精度的非接触式水位及流速/流量监测,极大拓展了应用场景;

  2、实现周围环境监视,随时掌握现场突发情况;

  3、根据现场情况选型相应价位摄像机,降低系统成本;

  4、远程程序升级及参数配置,维护方便,降低运维成本;

  5、易于布设,具有高效、全天候非接触式瞬时全场流速测量特点。

  应用实例:

  在福建、安徽、广州、西藏、四川等地应用推广。

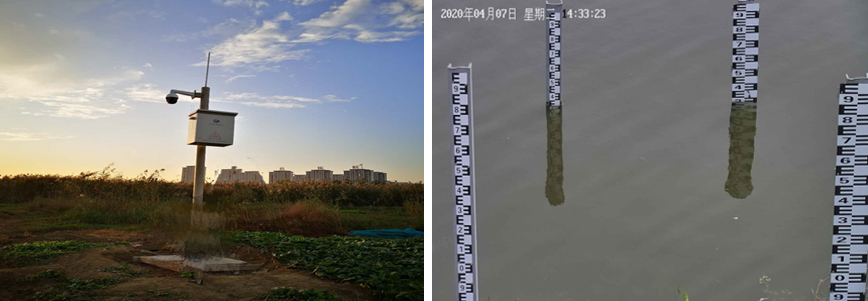

  案列1:安徽站(视频测水位)



水利部南京水利水文自动化研究所

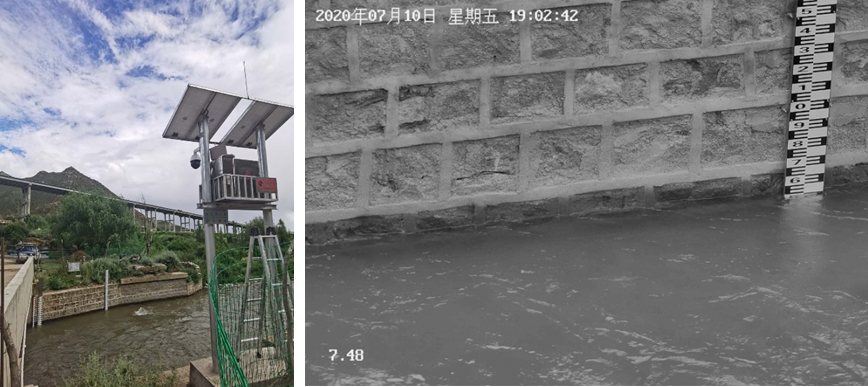

  案列2:西藏站(视频测水位)



水利部南京水利水文自动化研究所



  案列3:四川站(视频测流)



水利部南京水利水文自动化研究所
